Подробная информация о продукте:
Оплата и доставка Условия:
|
| Модель: | WS2815B | Напряжение: | 9.5V-13V |
|---|---|---|---|
| Угол обзора ((°): | 120 градусов | Размер упаковки: | SMD 5050 6PIN |
| Потребление энергии: | 0.1 ~ 0.18 Вт | Параметры: | 8 бит 256 серый |
| Текущий: | 12 мА | Тип обломока: | SMD5050-RGB, встроенный IC |
| Выделить: | Чипы с пикселями DC12V,SMD5050 RGB LED пиксельные чипы,WS2815B светодиодные пиксельные чипы |
||

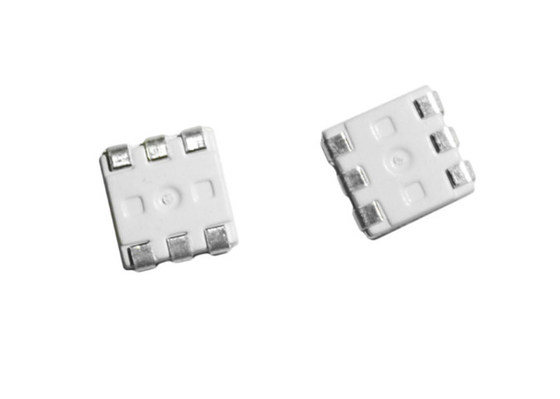

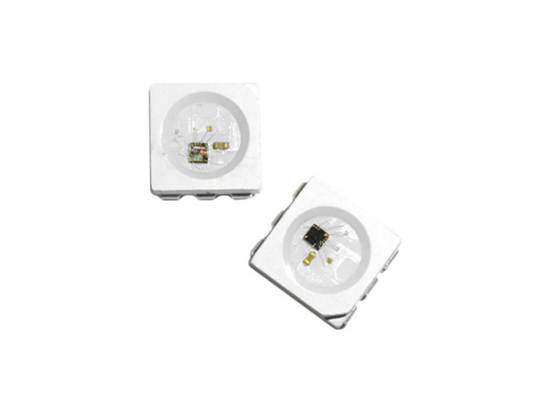

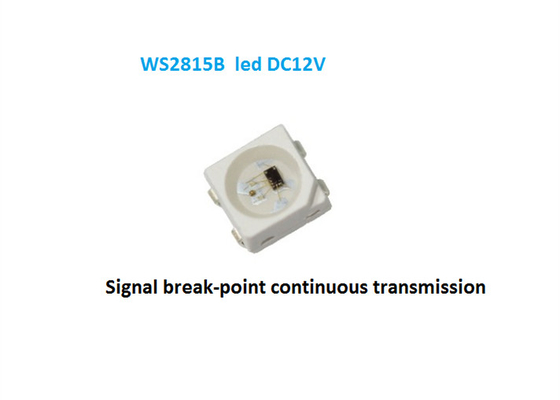

DC12V WS2815B Встроенная точка прерывания IC Адресованный источник света SMD5050 RGB LED пиксельные чипы
Особенности и преимущества WS2815B Интеллектуальный управляющий светодиодный интегрированный источник света,
1Схема управления и RGB чип интегрированы в 5050 компонентов, чтобы сформировать внешний пиксель управления.
2. 12V напряжение питания может эффективно уменьшить рабочий ток всего пикселя, уменьшить падение напряжения на плате,и максимизировать консистенцию смешанного света, когда пиксель передается на большое расстояние.
3Использование встроенной схемы переформатирования сигнала для достижения формы волны сигнала, и никаких искажений формы волны сигнала не происходит.
4. Каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 цвет полного цвета дисплея, и частота сканирования составляет 2KHz.
5Каскадный порт передачи сигнала по одной линии.
6Любые две точки на расстоянии не более 5 м передают сигнал без какого-либо увеличения схемы.
7. Когда скорость обновления составляет 30 кадров в секунду, количество каскадов не менее 1024 пикселей.
8Передавать данные со скоростью 800 Кбит/с.
9Цвет света очень стабильный, экономичный.
Заявления,
Общее описание,
WS2815B - это интеллектуальный светодиодный источник света управления, который включает в себя схему управления и RGB чип
Он включает в себя интеллектуальную цифровую шлюз данных порта и сигнал переформатирования усилителя привода
Также включает в себя точный внутренний осциллятор и напряжение программируемый постоянный ток части управления, эффективно
Обеспечение последовательности высоты цвета пиксельной точки света.
Протокол передачи данных использует единый режим связи NZR. После перезагрузки пикселя порт DIN
получать данные от контроллера, первый пиксель собирать первоначальные 24-разрядные данные, затем отправляется на внутренний замок данных, другие данные
После передачи для каждого пикселя сигнал уменьшается на 24 бита.Пиксель принимает технологию передачи автопереформатирования, делая
Количество пиксельных каскадов не ограничивается передачей сигнала, зависит только от скорости передачи сигнала.Низкая частота кадров и отсутствие мерцания появляются в HD видеокамереЭто очень...
Время перезагрузки>280μs, это не вызовет неправильного перезагрузки во время прерывания, он поддерживает более низкую частоту и недорогой MCU.
Функция PIN
| Нет, нет, нет. | Символ | ПИН-код | Описание функций |
| 1 | NC | NC | ПриостановленоPIN |
| 2 | VDD | СВЕДЕНИЕ СВЕДЕНИЕ | Включается ≈ +12В |
| 3 | DO | Выход данных |
Контроль за сигналом выхода |
| 4 | DIN1 | Данные-1Ввод | Контроль данных-1 сигнал ввод |
| 5 | ГНД | ЗЕМЛЯ | Земля, данные и электроснабжение |
| 6 | DIN2 | Данные-2Ввод | Контроль данных-2 ввода сигналов |
Абсолютные максимальные баллы (TA=25°C, VSS=0V, если не указано иное)
| Параметр | Символ | Рейтинги | Единица |
| Напряжение питания | VDD | +9.5 ~ +13.5 | V |
| Потребление энергии | П | 0.1 ~ 0.18 | W |
| Логическое вводное напряжение | VI | - 0,3 - 5.7 | V |
| Рабочая температура | Верхний | -40+65 | °C |
| ХранениеТемпература | Tstg | -40 ~ +85 | °C |
Характеристики светодиодов
| Параметр | Символ | Цвет | Тихий ток < 2mA | ИспытаниеУсловие | |||
| Прямой ток = 12 В | |||||||
| Мини | Тип | Макс | Единица | Рабочий ток | |||
| Яркость | IV | Красный | 200 | 310 | 400 | МКД | 12 мА |
| Зеленый | 600 | 800 | 1000 | ||||
| Синий | 150 | 190 | 300 | ||||
| Длина волны | λd | Красный | 620 | 623 | 630 | nm | 12 мА |
| Зеленый | 510 | 520 | 520 | ||||
| Синий | 465 | 471 | 475 | ||||
